Penanaman rod bumi (pendawaian rod bumi)

Hasil Kerja : MUHAMAD SYAWAL BIN ISHAK

No.Pendaftaran : A04STE08F527

Kursus : SIJIL TEKNOLOGI ELEKTRIK KKSS

Firma Latihan Industri : SYARIKAT CHANDAN LITE ELEKTRIKAL ENTERPRISE , KUALA KANGSAR , PERAK DARUL RIDZUAN



A. Penerangan :-

Penanaman rod bumi ini adalah sebagai pengalir perlindungan kepada peralatan elektrik mahupun papan fius agihan yang dipasang.Ini bagi memastikan peralatan elektrik,aksesori elektrik serta papan fius agihan selamat.



B. Bahan-bahan :



i)Rod (copper rod)

ii)Kabel earth (10 mm)

iii)Clip rod.

iv)Saddle.

v)Playar.



C. Peralatan :

i)Tukul.

ii)Cutter.

iii)Nacker.

iv)Gergaji.



Langkah 1:Kabel bumi melalui dinding rumah dari papan fius agihan di dalam bahagian dalam rumah.

Rajah 1.0 :Kabel bumi.

Langkah 2:Membuat laluan kabel bumi pada lantai konkrit yang dipecahkan menggunakan hacker(pemecah batu).

Rajah 2.0 :Laluan kabel bumi pada lantai konkrit.

Langkah 3 : Rod yang ada di ketuk ke tanah menggunakan tukul.













Rajah 3.0 :Rod diketuk ke tanah.

Langkah 4 : Kabel bumi dipotong penebatnya untuk lembar tembaganya diketatkan pada rod menggunakan clip khas.

Rajah 4.0 :Kabel bumi dipotong.

Langkah 5 : Pembumian rod telah siap dengan sempurna.

Rajah 5.0 :Pembumian rod.

Pemasangan Lampu Kalimantang.

Hasil Kerja : MUHAMAD SYAWAL BIN ISHAK

No.Pendaftaran : A04STE08F527

Kursus : SIJIL TEKNOLOGI ELEKTRIK KKSS

Firma Latihan Industri : SYARIKAT CHANDAN LITE ELEKTRIKAL ENTERPRISE , KUALA KANGSAR , PERAK DARUL RIDZUAN



Langkah-Langkah pemasangan lampu kalimantang.

Sebelum memulakan proses ini bahan-bahan dan alatan-alatan yang perlu disediakan adalah seperti:



A. Bahan-bahan :



i)Lampu kalimantang

ii)Choke.

iii)Starter.

iv)Lamp holder.

v)Penutup casing lampu.

iv)Tiub lampu.



B. Peralatan :



i)Testpen.

ii)Playar.

iii)Skru driver philips.

iv)Cutter.

v)Skru casing.

iv)Connecter.



C. Langkah Kerja



Langkah 1 : Menyediakan casing lampu kalimantang yang kosong.

Rajah 1.0 :Lampu kalimantang yang kosong.

Langkah 2 :Menjalankan wayar untuk lampu dari hujung ke hujung lampu.

Rajah 2.0 :Wayar dipasang dari hujung lampu.

Langkah 3 : Memasang choke,wayar dari hujung berjalur biru putih dimasukkan ke salah satu terminal choke.

Rajah 3.0 :Memasang choke pada lampu.

Langkah 4 : Mengetatkan wayar yang telah masuk ke salah satu terminal choke menggunakan testpen.

Rajah 4.0 :Mengetatkan wayar.

Langkah 5 : Wayar putih berjalur hitam pada hujung sebelah lagi disambung dengan connecter (penyambung).

Rajah 5.0 :Wayar disambung dengan connecter.

Langkah 6 :Memasang starter holder dan starter dengan betul.

Rajah 6.0 :Memasang starter.

Langkah 7:Mengetat dan memeriksa sambungan pada lamp holder (pemegang lampu).

Rajah 7.0 : Mengetat pada lamp holder(pemegang lampu)

Langkah 8:Memasang casing (penutup casing) lampu dengan betul menggunakan  skru dan skrudriver philips.

Rajah 8.0 :Memasang casing

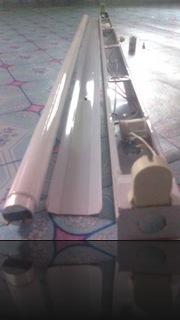

Langkah 9:Memasang tiub lampu kalimantang.

Rajah 9.0 :Memasang tiub.

Langkah 10:Lampu telah siap dipasang,sedia untuk digunakan.

Rajah 10.0 Lampu yang telah siap dipasang

Rajah 11.0 :Lampu pendaflour yang telah siap.

Menyambung Copper Rod Dengan Copper Tape Mengunakan Cedwell

Hasil Kerja : MOHAMAD SYARAFUDDIN BIN MOHD NAZIP

No.Pendaftaran : A04STE08F503

Kursus : SIJIL TEKNOLOGI ELEKTRIK KKSS

Firma Latihan Industri : LETRIK MAWAR ENTERPRISE , RSB 64,JALAN DATO’MAHARAJALELA, 3300O KUALA KANGSAR



A. Peralatan



1. Grader

2. Playar

3. Cangkul

4. Cebak

5. gunting besi



B.  Bahan



1. mata grander(besi)

2. copper tape

3. earth chamber



Bahan – Bahan Papan Fius Agihan



Rajah 1.0 Tapak papan fius agihan

Rajah 2.0 Penutup papan fius agihan

Rajah 3.0  Rajah bahan papan fius agihan

1. Suis Utama 32 Amp 1 unit

2. Pemutus Litar Bocor Ke Bumi 40 Amp 0.100 Amp 1 unit

3. Pemutus Litar Mini 6 Amp 3 unit

4. Pemutus Litar Mini 16 Amp 5 unit

5. Bus Bar 1 unit



C. Langkah-Langkah Pemasangan Papan Fius Agihan



LANGKAH 1

Menanda tempat untuk di tebuk.

Tentukan tanda pada kedudukan tempat untuk di tebuk menggunakan pensel

Dan tebuk lubang menggunakan whole Saw.



LANGKAH 2

Memasang Suis Utama , Pemutus Litar Bocor Ke Bumi, Pemutus Litar Mini dan Bus Bar pada tapak Papan fius agihan. Ikatkan tapak pada dinding menggunakan skru.

Rajah 4.0 Memasang Alat Peranti Perlindung

LANGKAH 3

Kabel Live dari Meter di sambungkan ke Suis Utama. Kemudian dari Suis Utama disambung ke ELCB dan seterusnya ke MCB.

RAJAH 5.0 Fitting kabel live dari Meter ke Suis Utama

LANGKAH 4

Menyambungkan kabel Neutral dari Meter ke Neutral Suis Utama. Kemudian dari Suis Utama di sambung ke ELCB dan seterusnya ke Terminal Bar Neutral.









Rajah 6.0 Menyambung Kabel Neutral Dari Suis Utama Ke Bar Neutral

LANGKAH 5

Menyambungkan kabel Bumi ke Terminal Bar Bumi.

Rajah 7.0  Menyambungkan Kabel Bumi Ke Terminal Bumi

LANGKAH 6

Menyambungkan semua kabel Neutral dari litar lampu dan litar kuasa ke Terminal Bar Neutral.

Rajah 8.0 Menyambungkan Semua Kabel Neutral Ke Terminal Neutral

LANGKAH 7

Menyambungkan semua kabel Live bagi lampu ke MCB 6 Amp dan semua kabel Live bagi Soket Alur Keluar 13 Amp ke MCB 16 Amp.





Rajah 9.0  Menyambungkan Kabel Live Ke MCB.

LANGKAH 8

Memasang penutup papan fius agihan bertujuan keselamatan bagi pihak pengguna agar tidak terkena arus elektrik.

Rajah 10.0 Memasang Penutup Papan Fius Agihan

Hasil Kerja Setelah Papan Fius Agihan Siap Di Pasang Dan Selamat Digunakan.

Rajah 11.0 Hasil Kerja

Pemasangan Lampu Pendarflour 1x36watt

Hasil Kerja : MOHAMAD SYARAFUDDIN BIN MOHD NAZIP

No.Pendaftaran : A04STE08F503

Kursus : SIJIL TEKNOLOGI ELEKTRIK KKSS

Firma Latihan Industri : LETRIK MAWAR ENTERPRISE , RSB 64,JALAN DATO’MAHARAJALELA, 3300O KUALA KANGSAR



A. Peralatan



1. Pemotong kabel

2. Playar

3. Test pen

4. Penukul

5. Hand Drill

6. Hammer Drill

7. Pensel

8. Bit Drill Saiz 6.0 mm



B.  Bahan



1. Wall Plug

2. Skru

Rajah 1.0 Lampu

Komponen Dalam Lampu

1. Chocke 1 unit

2. Starter 1 unit

3. Capasitor 1 unit

4. Tiub Lampu Philips 86 / 36 Watt 1 unit











C.  Langkah-Langkah Pemasangan Lampu



LANGKAH 1

Pastikan point lampu yang nak di pasang adalah betul.

Rajah 2.0  Memastikan Point Lampu Adalah Betul

LANGKAH 2

Melepaskan wayar yang digulung.kemudian naikkan rangka lampu untuk ditandakan dengan pensil.

kemudian menebuk dua tempat yang di tanda menggunakan Hammer Drill dan mata bersaiz 6.0 mm. Kemudian langkah seterusnya memasukkan wall plug ke dalam lubang yang telah di tebuk menggunakan tukul.

Rajah 3.0 Menanda, Menebuk Lubang Dan Meletak Wall Plug

LANGKAH 3

Menaikkan rangka lampu dan memasukkan kabel point lampu ke dalam lubang yang disediakan di bahagian tengah rangka lampu.kemudian mengikat lampu dengan skru dan peralatan Hang Drill.

Rajah 4.0  Menaik Lampu, Memasukkan Kabel Point Lampu Dan Mengikat Lampu

LANGKAH 4

Kemudian fiting lampu selepas siap di ikat.fiting mengikut kabel yang ditetapkan.kabel live masuk choke,kabel neutral sambung ke kabel neutral dan earth sambung pada rangka Lampu.selepas itu tutup dengan penutup lampu.

Rajah 5.0  Fiting Lampu Dan Tutup Rangka

LANGKAH 5

Pasang tiub lampu













Hasil Kerja Setelah Lampu Siap Di Pasang

Rajah 3.5 Hasil Kerja

Memasang Papan Fius Agihan 1 Fasa

Hasil Kerja : NADHIRAH FAZLEEN BINTI AUZAIRY

No.Pendaftaran : A04STE08F523

Kursus : SIJIL TEKNOLOGI ELEKTRIK KKSS

Firma Latihan Industri : KEJURUTERAAN ELEKTRIK USAHAMAJU SDN BHD , IPOH, PERAK



A. Lokasi: Taman Tekkah Permai, Taiping



B. Peralatan:



i. Kotak DB

ii. Suis utama

iii. ELCB

iv. MCB

v. Plat tembaga

vi. Kabel main 16 mm

vii. Test pen

viii. Cutter

ix. Pemutar skru

x. Skru 2 inci

xi. Playar

xii. Simen

xiii. Spoon simen



C. Langkah Kerja:



1. Menyediakan bahan dan peralatan yang diperlukan terlebih dahulu untuk projek ini, dan peralatan yang hendak digunakan adalah seperti yang berada di ruangan senarai peralatan.

2. Mula –mula, skrukan tapak PFA 1 fasa pada tempatnya, sebelum meletakkan tapak PFA, tapak PFA perlulah di tanda pada 2 bahagian dengan mengunakan pensil, kemudian drillkan pada bahagian yang sudah di tanda tadi, skrukan tapak PFA dengan menggunakan skru sepanjang 2 inci.

3. Kemudian kabel neutral dan kabel earth perlulah dikemaskan dengan memulaskan pengalirnya dengan playar dan loopkan kabel neutral dan earth pada neutral bar dan earth bar.

4. Letakkan suis utama, ELCB, MCB pada tempatnya dan ketatkan skrunya.

5. Masukkan kabel life dan kabel neutral dari punca bekalan dari meter pada suis utama, kabel life untuk incoming, dan kabel neutral untuk neutral dengan tanda N pada suis utama.

6. Loppingkan kabel life untuk outcoming dan kabel neutral keluaran suis utama pada ELCB, keluaran ELCB Untuk kabel life akan dimasukkan pada MCB dan kabel neutral akan diletakkan Pada neutral bar, ketatkan skru pada suis utama dan ELCB.

7. Loopingkan diantara MCB dengan MCB yang lain dengan menggunakan plat tembaga, skrukan kembali pada bahagian bawah MCB supaya memastikan plat tembaga tidak terkeluar.

8. Masukkan kabel life dari lampu dan soket alur keluar (SAK) pada MCB, kabel yang bersaiz 1.5 mm untuk lampu dan kabel yang bersaiz 2.5 mm untuk soket alur keluar (SAK), ketatkan skru pada MCB.

9. Akhir sekali ketatkan semua skru yang ada, kemudian jika ada bahagian dibawah PFA yang mempunyai lubang, ia perlulah di simen kembali, bagi memastikan PFA kelihatan kemas dan cantik.

10. Pasang kembali penutup PFA tersebut.

11. MCB 6 AMP untuk bell (loceng).

12. MCB 10 AMP untuk lampu.

13. MCB 16 AMP untuk soket alur keluar.

14. MCB 20 AMP untuk penyaman udara, pemanas air.

15. Suis utama menggunakan 32 AMP.

16. ELCB menggunakan 40 AMP.



D.  Gambar rajah kerja tugasan:

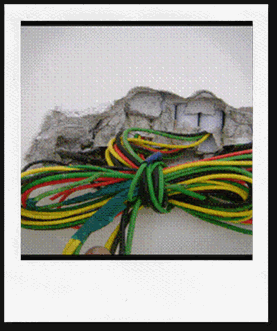

Rajah 1.0  Sebelum pemasangan PFA 1 fasa di lakukan

Rajah 2.0  Memasang tapak PFA

Rajah 3.0 Memasang suis utama, ELCB, dan MCB pada tempatnya

Rajah 4.0  Kabel life dan neutral untuk suis utama dan ELCB sudah dipasang.

Rajah 5.0  Memasukkan kabel life untuk lampu dan soket alu Keluar (SAK) pada MCB.

Rajah 6.0  Memasang plat tembaga pada bawah bahagian MCB.

Rajah 7.0  Memasang penutup PFA, dan ketatkan skrunya.

Rajah 8.0  Lubang di bawah PFA sudah di simen kembali.

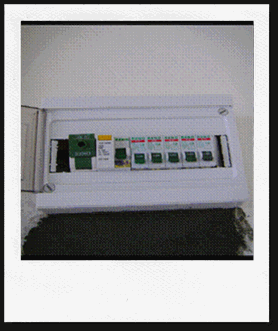

Rajah 9.0 Gambar PFA yang lengkap dan sudah siap sepenuhnya.

Rajah 10.0  Gambar rajah litar pendawaian papan fuis agihan (PFA)

Pelan

Hasil Kerja : NADHIRAH FAZLEEN BINTI AUZAIRY

No.Pendaftaran : A04STE08F523

Kursus : SIJIL TEKNOLOGI ELEKTRIK KKSS

Firma Latihan Industri : KEJURUTERAAN ELEKTRIK USAHAMAJU SDN BHD , IPOH, PERAK



A. Sebab Membuat pelan



Sepanjang tempoh saya menjalani Latihan Industri di syarikat Kejuruteraan di syarikat Kejuruteraan Elektrik Usahamaju Sdn Bhd ini saya telah di beri tugasan untuk melukis pelan.Saya melukis pelan. Saya melukis pelan ini untuk (TNB) Tenaga Nasional Berhad sebagai rujukan untuk permohonan bekalan elektrik apabila permasangan telah siap.Setiap permohonan yang dibuat perlu membuat satu pelan DB bagi rujukan pada bahagian TNB untuk memasang meter.Secara asasnya saya tahu membuat pelan mengunakan Software AutoCad.



B. Jenis pelan yang ditugaskan.



1 . Pelan pendadawaian elektrik penggunaan tiga fasa

2 . Pelan pendawaian elektrik pengunaan fasa tunggal

3 . Pelan tapak projek

4 . Pelan DB-A

5 . Pelan DB – GND (TNB incoming)

6 . Pelan DB – Toilet

7 . Pelan DB - 1^st (from DB – GND)

8 . Pelan DB – Food Court



C. Cara Membuat Pelan menggunakan AutoCad



Mengunakan Software AutoCad untuk membuat sesuatu pelan atau litar. Dipermukaanya terdapat ruang command. Jadi, apa-apa bentuk atau perkara yang mahu di buat taip di dalam ruang command tersebut. Contoh seperti :

i. Jika ingin membuat sebarang text taip text enter dan dan taip sais yang mahu digunakan dan enter lagi ratation angle adalah 0 enter dan taip.

ii. Jika membuat bulatan.taip circle enter taip 10,10 pilih r untuk radius atau d untuk diameter dan enter taip saiz yang mahu digunakan.

iii. Untuk membuat Polygon taip polygon enter taip sides yang mahu digunakan dan klit pd skin taip pada command I atau c dan enter taip saiz.

iv. Untuk membuang sesuatu garisan.taip trim enter dan select objects enter klit pada objek

v. untuk membuat lengkungan.taip ARC enter klit pada ujung objek enter dan klit pada tengah antara objek dan enter lagi klit pada ujung objek lagi satu dan enter.

vi. Uantuk membuat chamfer. Taip chamfer enter taip d untuk distance dan taip pertama dan kedua saiz yang mahu digunakan.

vii. Jika ingin membuat fillet. Taip fillet enter taip r untuk radius enter taip saiz contoh 10 enter dan klit line pertama dan line kedua dan enter.

viii. Untuk membuat pertukaran seperti cermin. Taip mirror enter slect objeck enter specify first point of mirror line enter dan klit enter lagi pilih n untuk no y untuk yes.



D. Gambar-gambar pendawaian di sungai siput.

Rajah 1.0 Deretan kedai Membuat pendawaian

Rajah 2.0 keadaan dalam kedai

Rajah 3.0 Meter TNB yang telah disiapkan Sudah lengkap

Rajah 4.0 Meter TNB yang belum dipasang

Rajah 5.0 DB di dalam kedai

Rajah 6.0  kawasan pendawaian

1.15 Gambar-gambar pendawaian di kawasan perumahan di sungai siput

Tapak perumahan 1

Contoh rumah yang telah siap dari segi pendawaian dan pembinaan dan ade sebahagian perumaahan ini yang belum dilenkapkan lagi dari segi pendawaian dan pembinaan.

Pendawaian dalam rumah yang terlah siap.seperti DB dan suis-suis lain

pembumian di kawasan hadapan

Contoh perumahan yang belum disiapkan lagi pendawaian.

Tapak perumahan 2

Kawasan perumahan ini dalam pembinaan.tetapi ada beberapa buah rumah pendawaian telah dibuat.

Rumah separuh siap dari segi pendawaian dan bembinaan.

Pendawaian atas syilling yang terbuka

Pendawaian atas syilling yang tertutup

Pendawaian DB dan meter TNB belum lengkap

pendawaian atas syilling dan juga pendawaian lampu atau kipas.
